VRRP#2 : Packet Format & Operation

VRRP 패킷 구조에 대해 살펴보자

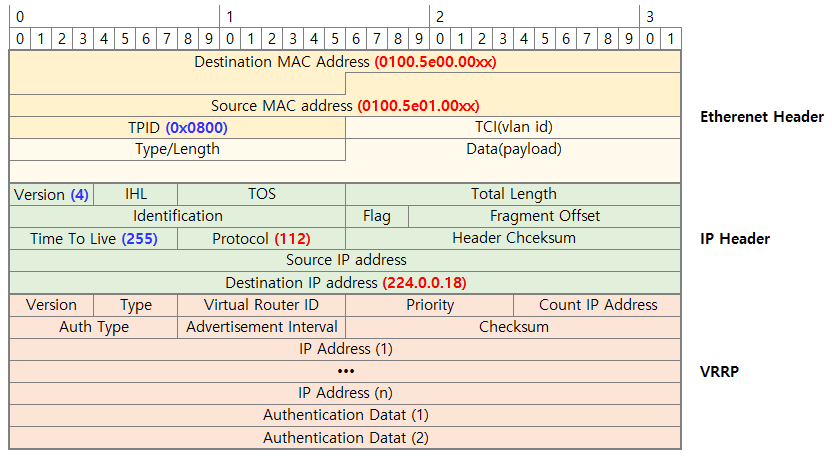

1. Packet Format

VRRP를 활성화 하면, 아래의 IP/MAC을 Destination으로 하여 메시지를 advertisement interval 마다 송신한다.

   • IP :  224.0.0.18

   • Destination MAC : 00-00-5E-00-00-XX

   • Source MAC : 00-00-5E-00-01-{VRID}

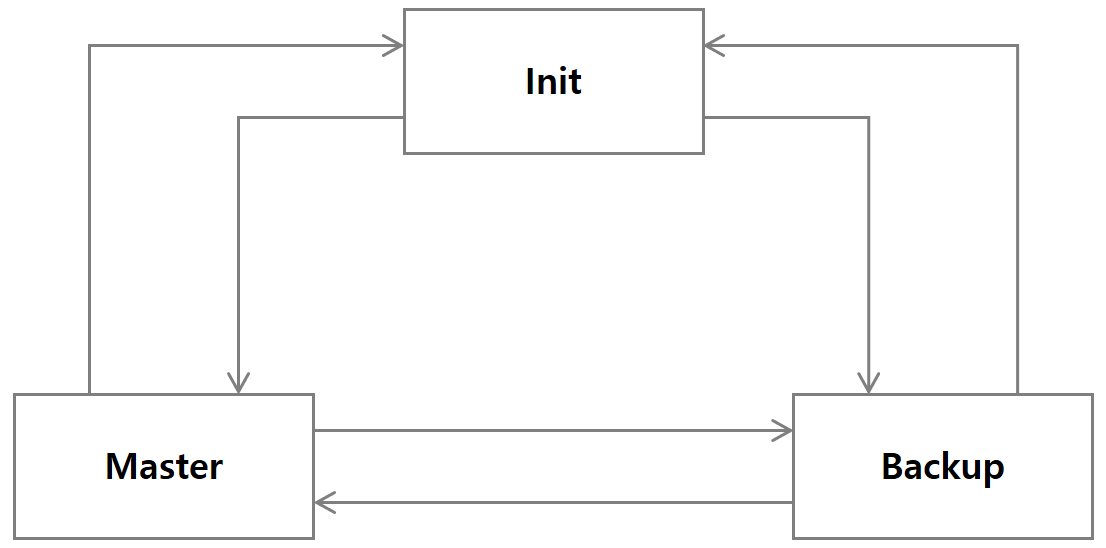

2. State Diagram

VRRP는 세가지 State(①Initialization ②Master ③Backup)를 가진다.
