VRRP#1 : Overview

VRRP는 Virtual Router Redundancy Protocol의 약어로, router 이중화 프로토콜이다.

VRRP는 가상 라우터를 구성하여 장애 발생 시에도 무중단 서비스를 제공할 수 있다.

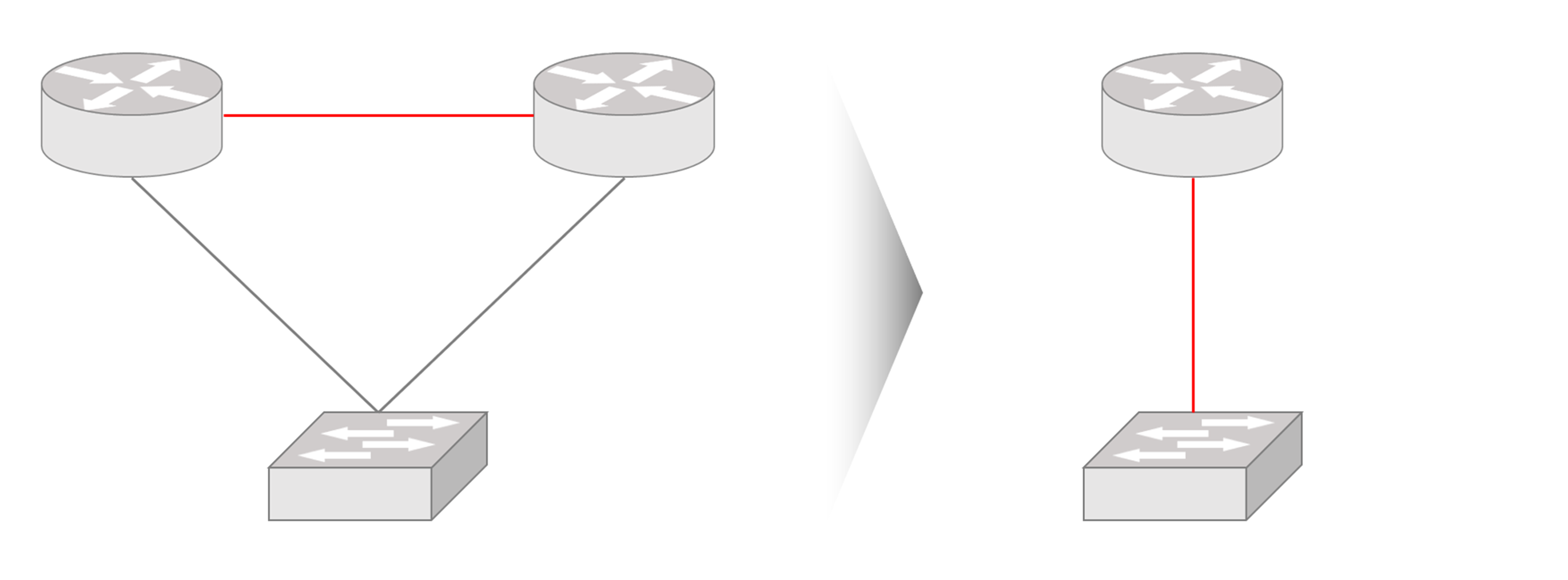

상단 그림과 같이 물리적으로 2개의 라우터와 연결되어 있는 스위치가 있다.

2대 이상의 Router를 하나의 Group으로 묶어 Gateway 이중화를 하기 위해, VRRP 를 사용한다고 한다.

라우터가 서로 VRRP를 운영한다고 하면, 두 라우터가 동일한 Virtual IP를 설정하게 된다.

그리고 서로 메시지 교환을 통해 Master/Backup의 Role을 정한다.

스위치는 라우터의 Virtual IP를 Gateway로 설정한다.

즉, 스위치는 물리적으로 2개의 Router와 연결되어 있지만, 1개의 Router로 인식하게 된다.

그러다 보니 VRRP 를 Gateway 이중화 프로토콜이라고 부르는 경우도 있다.

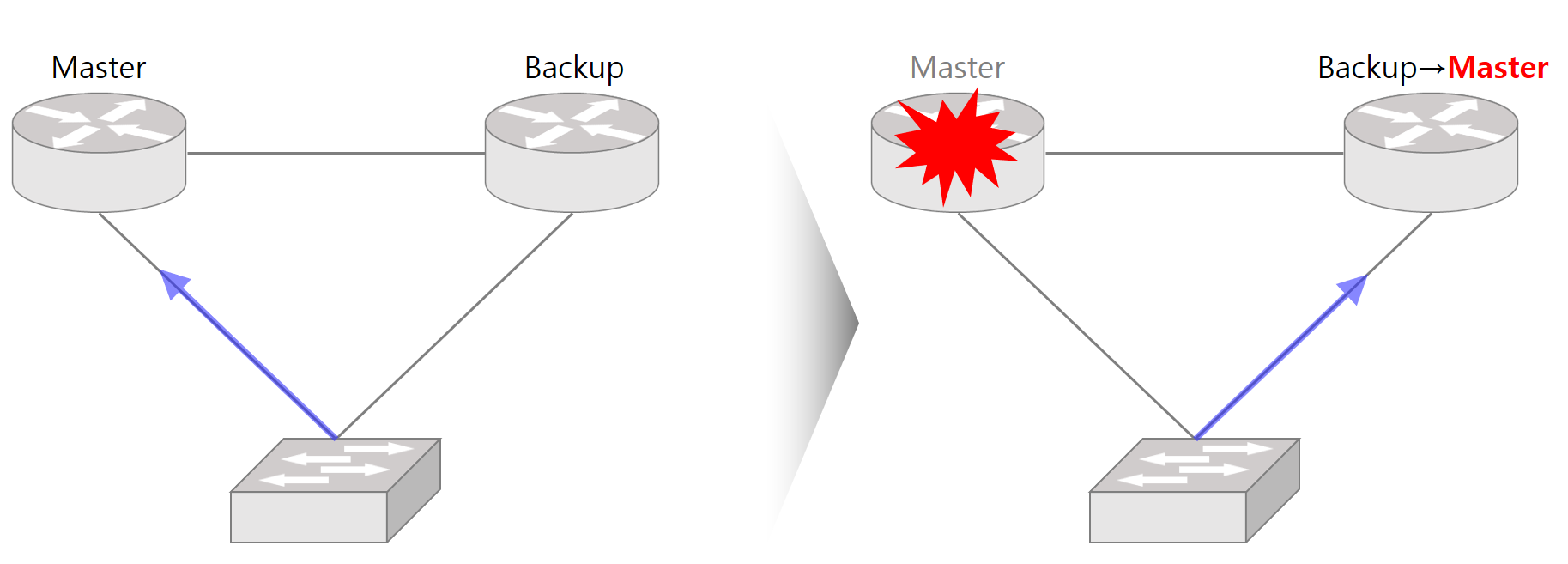

일반적인 상황에서는 Master 장비를 통해서 Traffic이 흐른다.

만약, Master 장비가 Down이 될 경우, Backup 장비가 Master Role을 가지게 되고, 해당 라우터를 통해서 Traffic이 흐르게 된다.
